吸收塔的結構原理你知道嗎?

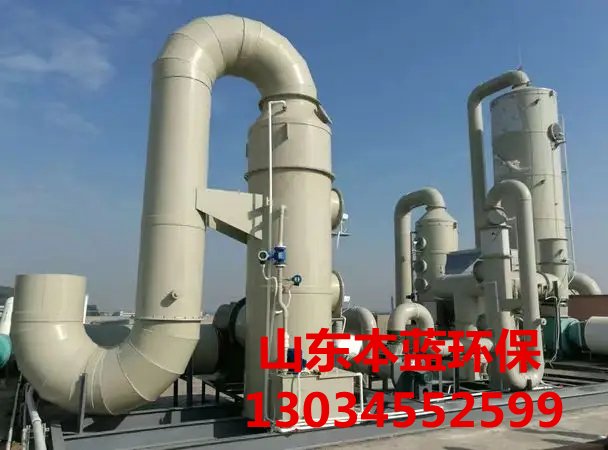

吸收塔是以塔內的填料作為氣液兩相間接觸構件的傳質設備。吸收塔的塔身是一只立式圓筒，底部裝有填料支承板，填料以亂堆或整砌的方法放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。液體從塔***經液體散布器噴淋到填料上，并沿填料外表流下。氣體從塔底送入，經氣體散布設備（小直徑塔一般不設氣體散布設備）散布后，與液體呈逆流接連經過填料層的空隙，在填料外表上，氣液兩相密切接觸進行傳質。

吸收塔歸于接連接觸式氣液傳質設備，兩相組成沿塔高接連變化，在正常操作狀態下，氣相為接連相，液相為分散相。當液體沿填料層向下流動時，有逐步向塔壁會集的趨勢，使得塔壁附近的液流量逐步增***，這種現象稱為壁流。壁流效應形成氣液兩相在填料層中散布不均，從而使傳質功率下降。因而，當填料層較高時，需求進行分段，中心設置再散布設備。

液體再散布設備包含液體搜集器和液體再散布器兩部分，上層填料流下的液體經液體搜集器搜集后，送到液體再散布器，經從頭散布后噴淋到基層填料上。吸收塔具有生產能力***，別離功率高，壓降小，持液量小，操作彈性***等長處。吸收塔也有一些不足之處，如填料造價高；當液體負荷較小時不能有效地潤濕填料外表，使傳質功率降低；不能直接用于有懸浮物或簡單聚合的物料；對側線進料和出料等復雜精餾不太適合等。
